產品介紹

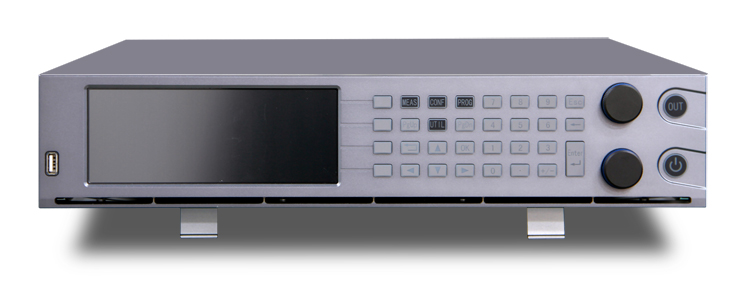

PAC可編程交流電源具備了“可編程交流電源"高基波帶寬功能及可編程功能，功率范圍從1kVA?3kVA，并將部分輸出指標提升至全新高度，使應用測試更加精準、便捷。
PAC0315產品技術規格書（點擊右鍵另存為）
PAC0315主要特點
00001. 諧波擴展至100次@50Hz/60Hz、25次@400Hz；
00002. 輸出電壓可擴展L-N/450Vac@40Hz-70Hz，無需增加升壓變壓器；
00003. 輸出基波頻率擴展至5000Hz;
00004. 恒功率曲線輸出，無需設置高、低壓檔位；
00005. 交流、直流、交直流輸出模式；
00006. 單相、三相（三相聯動）、分相輸出模式；
00007. 可編程輸出阻抗；
00008. 兼容SCPI的RS-232, USB 和以太網接口；
00009. 支持標準：
IEC 61000-4-11
IEC 61000-4-13
IEC 61000-4-14
IEC 61000-4-27
IEC 61000-4-28
NB/T 32004
T/CPSS 1007-2020
MIL-STD-704
RTCA/DO-160
PAC0315關鍵特性
高功率密度
PAC具有極高的功率密度，移動、運輸方便。同等占地面積可獲得更大容量。
高精度
PAC可提供高達±0.025% F.S.精度的輸出電壓及±0.025% F.S精度的負載調整率。
一檔恒定功率輸出
普通的交流電源電壓輸出范圍有兩個檔位，以提供要么高電壓要么大電流。PAC系列設計了沿一個恒定功率曲線工作的獨特的單電壓范圍。在L-N/67Vac時即可輸出額定功率，這個工作狀態范圍可擴展至L-N/450Vac輸出不中斷。
直流輸出功率不降額
普通交流可編程電源，在輸出直流時，輸出電流只有交流有效值的一半，PAC直流輸出電流與交流有效值相同，使用戶得到更多功率。
? 直流恒壓模式下輸出電壓與輸出電流關系
輸出范圍寬
PAC可編程交流電源無需增加外部升壓變壓器，輸出電壓高達L-N/0-450V，全面涵蓋鋼鐵、石油、煤礦相關行業產品測試。
內置測試標準
滿足IEC 61000-4-11/-13/-14/-27/-28測試標準，性能有更大提升。幅值動態響應時間達100μs，相位精度達0.1°，諧波范圍擴展至 100次@50Hz/60Hz；25次@400Hz，含量高達40%。遠遠高于IEC 61000-4及MIL-HDBK-704中有關諧波測試要求，在滿足法規要求的條件下探知產品設計邊界。
內置多達30種典型諧波電壓波形，方便用戶一鍵調取。
PAC0315技術參數
|
產品型號 |
PAC 0115 |
PAC 0215 |
PAC 0315 |
|
輸出模式 |
交流、直流、交流+直流、直流+交流 |
||
|
輸出相數 |
三相、單相、三相獨立 |
||
|
交流輸出 |
|||
|
電壓 |
|||
|
額定范圍(V_rms) |
L-N/0～300，L-L/0～520@15Hz～2500 Hz L-N/0～450，L-L/0～779@15Hz～70 Hz L-N/0～150，L-L/0～259@15Hz～5000 Hz |
||
|
設置分辨率(V) |
0.01 |
||
|
精度 ① |
±0.025% F.S. |
||
|
波形種類 |
正弦，三角波，方波，5%削波，10%削波，20%削波，X%削波，自定義波 |
||
|
直流分量(mV)② |
＜20 |
||
|
電壓失真 ③ |
＜0.3%@50Hz/60Hz； ＜1%@15Hz～400Hz； ＜2%@400Hz～4000Hz； ＜3%@4000Hz～5000Hz |
||
|
負載調整率 ④ |
±0.025% F.S. |
||
|
源調整率 |
±0.01% F.S. @10%變化 |
||
|
遠端補償 |
自適應 |
||
|
電壓擺率 |
AC＞3.0V/μs |
||
|
頻率 |
|||
|
范圍(Hz) |
DC，15.00～5000.0 |
||
|
設置分辨率(Hz)⑤ |
0.01 |
||
|
精度 |
±0.01% |
||
|
相位 |
|||
|
范圍 |
A = 0°, B = 240°, C = 120°（默認）；可編程范圍0°～359.9° |
||
|
精度 ⑥ |
±0.1°@15Hz～400Hz ±0.5°@400Hz～5000Hz |
||
|
分辨率 |
±0.1° |
||
|
諧波 |
|||
|
次數 |
100次@40Hz~70Hz 25次@70Hz~400Hz |
||
|
含量 ⑦ |
40% |
||
|
幅值誤差 |
±5%@設置值或基波值的0.1%@40次以下 |
||
|
相位角范圍 |
0°～359.9° |
||
|
顯示方式 |
表格 |
||
|
瞬態 |
|||
|
編程 |
|||
|
編程步數 |
100步 |
||
|
編程參數 |
電壓、頻率、上升時間、平頂時間、相位 |
||
|
上升時間范圍 |
100μs～999.9999s |
||
|
平頂時間范圍 |
100μs～999.9999s |
||
|
最小編程時間步長 |
100μs |
||
|
編輯模式 |
添加、在此前插入、刪除、組合、循環 |
||
|
執行 |
|||
|
運行模式 |
運行、停止、循環 |
||
|
電流限制 |
|||
|
范圍(A)@三相 |
15 | ||
|
范圍(A)@單相 |
45 |
||
|
過流保護 |
100%～105%@最長3秒 |
||
|
峰值因數 ⑧ |
1～6 |
||
|
峰值電流(A)@三相 |
37.5 |
||
|
峰值電流(A)@單相 |
112.5 |
||
|
精度 ⑨ |
±0.25% F.S. |
||
|
輸出阻抗 ⑩ |
|||
|
電阻(Ω) |
0～+10.0 |
||
|
電感(mH) |
0～2.00 |
||
|
直流輸出 |
|||
|
電壓 |
|||
|
范圍(V) |
±636 |
||
|
設置分辨率(V) |
0.01 |
||
|
輸出精度 ⑾ |
±0.1%F.S. |
||
|
輸出紋波(mV)⑿ |
＜0.35@(DC-300kHz) |
||
|
負載調整率 |
±0.025%F.S. |
||
|
源調整率 |
±0.01F.S.%@10%變化 |
||
|
輸出擺率 |
DC＞3.0V/μs |
||
|
電流 |
|||
|
范圍(A) |
45 |
||
|
測量參數 |
|||
|
交流電壓 |
|||
|
范圍(V_rms) |
L-N：0～600 |
||
|
分辨率(V_rms) |
0.01 |
||
|
精度 |
±0.025% F.S. |
||
|
輸出頻率 |
|||
|
范圍(A) |
15～5000 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±0.01% |
||
|
交流電流 |
|||
|
范圍(A) |
45 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±0.025% F.S. |
||
|
峰值電流 |
|||
|
范圍(A) |
4倍額定 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±2.5% F.S. |
||
|
峰值因數 |
|||
|
范圍 |
1.00～6.00 |
||
|
分辨率 |
0.01 |
||
|
精度 |
±2.0% F.S. |
||
|
有功功率 |
|||
|
范圍(kW) |
5 |
||
|
分辨率(W) |
1 |
||
|
精度 ⒀ |
±2% F.S. |
||
|
視在功率 |
|||
|
范圍(kVA) |
5 |
||
|
分辨率(VA) |
1 |
||
|
精度 ⒀ |
±1% F.S. |
||
|
功率因數 |
|||
|
范圍 |
0.00～1.00 |
||
|
分辨率 |
0.01 |
||
|
直流電壓 |
|||
|
范圍(V) |
±1000 |
||
|
分辨率(V) |
0.01 |
||
|
精度 |
±0.1% F.S. |
||
|
直流電流 |
|||
|
范圍(A) |
50 |
||
|
分辨率(A) |
0.01 |
||
|
精度 |
±0.5% F.S. |
||
|
輸入 |
|||
|
接線方式 |
LN+PE |
||
|
頻率(Hz) |
47 - 63 |
||
|
電壓范圍(V)⒁ |
110V±10%、220V±20% |
||
|
每相電流(A) |
15 |
||
|
輸入峰值電流(A) |
＜ 1.5倍額定 |
||
|
功率因數 ⒂ |
＞ 0.95 |
||
|
效率 ⒂ |
＞ 0.83 |
||
|
尺寸重量 |
|||
|
尺寸（寬×深×高） |
435 mm×630 mm×88mm |
||
|
重量 |
20kg |
||
|
保護 |
|||
|
保護 |
過流 斷開 |
||
|
峰值過流 斷開 |
|||
|
過功率 斷開 |
|||
|
過容量 斷開 |
|||
|
過壓（設定1%～105%） 斷開 |
|||
|
過溫 斷開 |
|||
|
注解： ①: 輸出頻率40Hz~70Hz范圍內；參數表中與交流輸出電壓有關參數出現的FS均指最大交流電壓450V； ②: 直流分量為輸出電壓設定220VAC/頻率50Hz，空載下測試； ③: 輸出頻率≤2500Hz最大失真度為輸出電壓設定250VAC時，純阻性負載至額定輸出功率下測試； 輸出頻率＞2500Hz最大失真度為輸出電壓設定150VAC時，純阻性負載至限定輸出功率下測試； ④: 輸出頻率在2500Hz以下； ⑤: 分辨率為0.01或當前設置值的0.01%，二者取數值較大值； ⑥: 相位精度為三相輸出電壓設定220V，三相相位設定默認相位，空載下測試； ⑦: 額定幅值300V_rms的40%，指疊加諧波總含量； ⑧: 峰值因數指峰值電流與有效值的比值，標準正弦波典型值為1.414，最大允許值為6，但峰值不超過單機最大電流值，并非指額定值條件下的峰值因數； ⑨: 輸出頻率在1400Hz以下；參數表中與交流電流有關參數出現的FS均指對應型號機器最大峰值電流； ⑩: 輸出阻抗指穩態輸出下的阻抗，且不超過輸出最大值； ⑾: 參數表中與直流輸出電壓有關參數出現的FS均指最大輸出直流電壓636V； ⑿: 輸出DC636V，功率3kW，示波器交流耦合并20MHz帶寬限制； ⒀: 有功功率和視在功率精度出現的FS均指對應型號機器最大測量功率值； ⒁: 輸入電壓185V以下需要降額50%使用；詳細降額要求見“輸入電壓降額曲線”； ⒂: 功率因數和效率指標均在單相輸入電壓220V，輸出設定220V，純阻性負載至額定輸出功率下測試。 |
|||
規格型號
|
型號 |
輸出路數 |
額定功率 |
最大電壓 |
三相最大電流 |
單相最大電流 |
最大電壓 |
最大電流 |
外型 |
|
PAC 0115 |
三相 |
1 |
450 |
15 |
45 |
636 |
45 |
2U |
|
PAC 0215 |
三相 |
2 |
450 |
15 |
45 |
636 |
45 |
2U |
|
PAC 0315 |
三相 |
3 |
450 |
15 |
45 |
636 |
45 |
2U |
